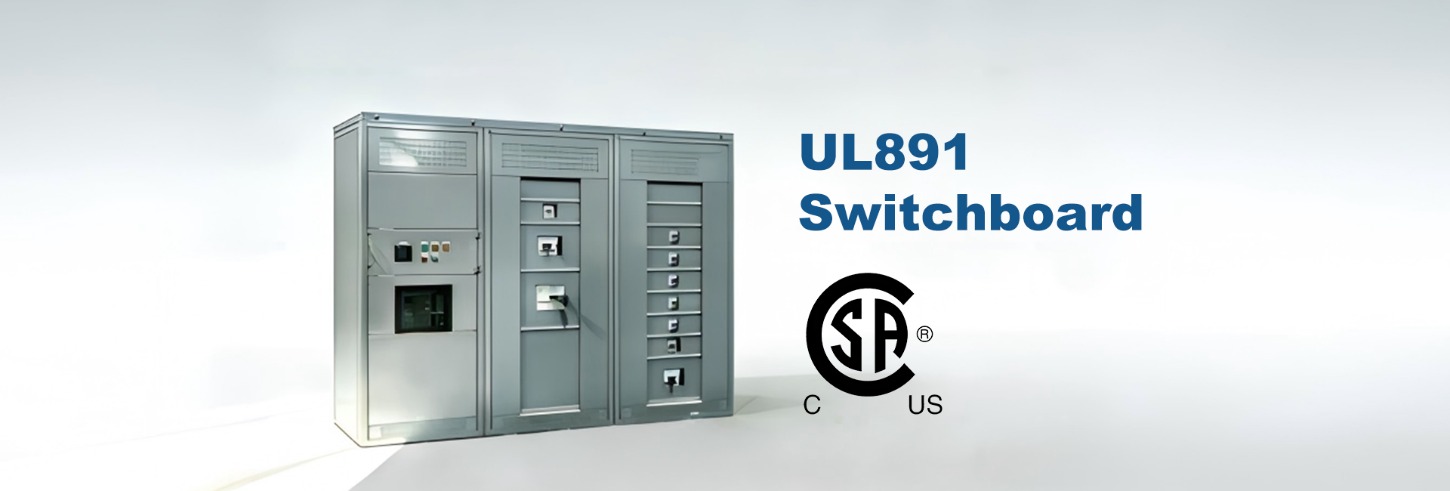

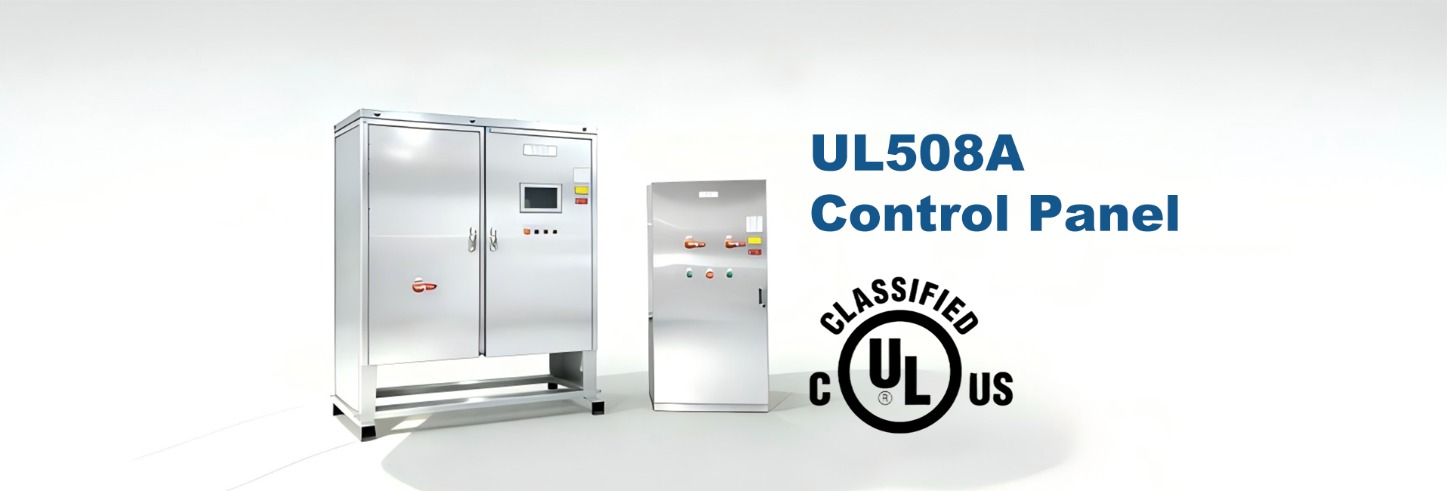

Dla inżynierów elektryków projektowanie przemysłowych paneli sterowania (UL508A) i rozdzielnic niskiego napięcia (UL891) wiąże się z powtarzającym się zestawem złożonych wyzwań technicznych i proceduralnych. Zgodność to nie tylko pole wyboru — to integralna część bezpieczeństwa, niezawodności i dostępu do rynku. Shanghai Jisheng Energy Co., Ltd., dzięki rozległemu doświadczeniu projektowemu w sektorze energetycznym, opracowała solidne metodologie umożliwiające skuteczne przestrzeganie tych standardów. W tym przewodniku omówiono typowe problemy i przedstawiono praktyczne rozwiązania zaczerpnięte z rzeczywistych aplikacji.
A. Typowe wyzwania i rozwiązania sprawdzone w praktyce
Obliczenia prądu zwarciowego (SCCR).
Punkt bólu : Określanie SCCR zespołu, zwłaszcza w przypadku komponentów pochodzących od wielu dostawców, pozostaje jednym z najbardziej podatnych na błędy i czasochłonnych aspektów zgodności z normą UL508A.
Sprawdzone rozwiązania :
- Rygorystycznie stosuj metodę oceniania serii, upewniając się, że zatwierdzone kombinacje ocen są udokumentowane.
- Używaj narzędzi cyfrowych uznanych przez UL do modelowania i weryfikowania obliczeń.
- Jak wykazano w projektach Shanghai Jisheng Energy, włączenie urządzeń ograniczających prąd (CLD) może systematycznie podnosić ogólny współczynnik SCCR zespołu.
- Utrzymuj przejrzystą, możliwą do sprawdzenia ścieżkę wszystkich ocen komponentów i założeń obliczeniowych.
Niepowodzenie testu wzrostu temperatury
Punkt bólu t : Sprzęt przekraczający dopuszczalne temperatury przy obciążeniu znamionowym jest częstą przyczyną niezgodności z normą UL891 i opóźnień w projekcie.
Skuteczne strategie :
- Symuluj na wczesnym etapie: przeprowadź modelowanie termiczne na etapie projektowania, aby zidentyfikować gorące punkty.
- Projektowanie pod kątem chłodzenia: zoptymalizuj układ pod kątem naturalnej konwekcji; rozważyć aktywne chłodzenie, jeśli jest to dopuszczalne.
- Material Matters: Prace Shanghai Jisheng Energy nad systemami fotowoltaicznymi i magazynowaniem potwierdzają, że wybór komponentów i izolacji o doskonałych właściwościach termicznych opłaca się w testach.
- Test wstępny: Przed oficjalną oceną przeprowadź wewnętrzne testy termiczne.
Koordynacja izolacji i prześwit/przepływ
Punkt bólu : Poruszanie się po macierzy wymagań w oparciu o napięcie, stopień zanieczyszczenia i grupę materiałów jest skomplikowane i często prowadzi do przeoczeń.
Najlepsze praktyki :
- Opracuj i wykorzystuj listy kontrolne specyficzne dla projektu, zgodne ze standardami UL.
- Odniesienia do dokumentów zawierających wytyczne UL dla przypadków granicznych.
- Kluczowa lekcja z Shanghai Jisheng Energy: Zawsze projektuj pod kątem najgorszego scenariusza przejściowego przepięcia.
- Przeprowadzaj oceny wzajemne skupiające się wyłącznie na ścieżkach izolacji.
Błędy okablowania i zakończenia
Punkt bólu : Nieprawidłowy dobór przewodów, praktyki łączenia w wiązki lub niezgodne końcówki to częste ustalenia audytu, które wymagają kosztownych przeróbek.
Wskazówki dotyczące wdrożenia :
- Rozmiar przewodów opiera się na rzeczywistym prądzie obciążenia, stosując wszystkie istotne współczynniki obniżające parametry znamionowe.
- Protokół kontroli jakości firmy Shanghai Jisheng Energy wymaga ścisłego przestrzegania określonych przez producenta wartości momentu obrotowego i metod zakończenia.
- Utwórz fizyczną „złotą próbkę” zatwierdzonych zakończeń dla warsztatu.
Braki w dokumentacji i oznakowaniu
Punkt bólu : Niekompletne tabliczki znamionowe, brakujące instrukcje obsługi lub niespójna dokumentacja mogą wstrzymać certyfikację.
Systematyczna poprawka :
- Postępując zgodnie z procesem Shanghai Jisheng Energy, zainicjuj wymagania dotyczące etykiet i dokumentacji na spotkaniu inauguracyjnym.
- Użyj szablonów, aby zapewnić spójność między projektami.
- Przed przesłaniem zaimplementuj bramkę dokumentu gotowego do przeglądu (DRR).
- W przypadku wszelkich niestandardowych potrzeb w zakresie etykietowania należy wcześnie skontaktować się z inżynierem terenowym firmy UL.
B. Studium przypadku branżowego: zintegrowane podejście Shanghai Infraswin Energy
W niedawnym projekcie magazynowania energii podłączonym do sieci, wymagającym certyfikatów UL508A i UL891, zespołowi Shanghai Jisheng Energy udało się zapewnić zgodność z przepisami poprzez:
- Przyjęcie projektu modułowego: Podzespoły zostały wstępnie certyfikowane, co uprościło końcową ocenę montażu.
- Korzystanie z cyfrowego pulpitu nawigacyjnego: śledzenie w czasie rzeczywistym certyfikatów komponentów, raportów z testów i kontroli wersji.
- Współpraca z dostawcami: Współpraca z kluczowymi dostawcami przy projektowaniu interfejsu w celu wstępnej weryfikacji zgodności.
- Certyfikacja Front-Loading: Zaangażowanie zespołu UL podczas wstępnego przeglądu projektu (PDR) w celu dostosowania się do strategii.
C. Optymalizacja przepływu pracy w zakresie zgodności
Podczas projektowania:
- Zintegruj standardowe punkty kontrolne przeglądu z procesem projektowania na etapie wstępnym.
- Wybierz komponenty od dostawców, którzy zapewniają kompleksowe pakiety certyfikacji UL.
- Rozważ architekturę modułową, aby wyizolować i uprościć zakresy certyfikacji.
Testowanie wstępne:
- Przeprowadzaj wewnętrzne „audyty próbne” i testy wstępne.
- Upewnij się, że cały sprzęt pomiarowy jest skalibrowany zgodnie z aktualnymi certyfikatami.
- Szkolić techników budowy w zakresie „dlaczego” kryjącego się za krytycznymi etapami montażu.
Współpraca z Twoją jednostką certyfikującą:
- Zaplanuj konferencję przed złożeniem wniosku, aby omówić nowe lub złożone aspekty.
- Zachowaj przejrzystość w zakresie terminów i potencjalnych przeszkód.
- Zgodnie z radą Shanghai Jisheng Energy traktuj inżyniera UL jako partnera do współpracy w uzyskaniu bezpiecznego, zgodnego produktu.
Poruszanie się po normach UL508A i UL891 to coś więcej niż przeszkoda regulacyjna — to dyscyplina, której opanowanie poprawia jakość produktu, bezpieczeństwo i zaufanie klientów. Doświadczenie takich firm jak Shanghai Jisheng Energy Co., Ltd. ilustruje, że proaktywne, systematyczne i oparte na współpracy podejście zmienia zgodność z centrum kosztów w wyznacznik doskonałości inżynieryjnej. Przyjmując te praktyczne strategie, inżynierowie elektrycy mogą dostarczać doskonałe, certyfikowane projekty o większej przewidywalności i wydajności.
