Zapobieganie pożarom instalacji elektrycznych i przestojom: dogłębna analiza projektu bezpieczeństwa rozdzielnic niskiego napięcia UL891

Filozofia bezpieczeństwa rozdzielnic niskiego napięcia UL891

W obiektach o znaczeniu krytycznym, takich jak centra danych i zakłady produkcyjne, rozdzielnice niskiego napięcia służą do dystrybucji i zarządzania energią elektryczną. Pojedyncza wada projektowa może prowadzić do katastrofalnych pożarów lub awarii systemu. Norma UL891, rozwijana przez dziesięciolecia w Ameryce Północnej, ustanawia światowy punkt odniesienia w zakresie bezpieczeństwa, oparty na zasadach aktywna obrona i odporność na błędy systemowe .

I. Aktywna obrona przed zwarciami łukowymi

Zamiast polegać wyłącznie na izolacji, UL891 podkreśla powstrzymywanie łuku i szybka reakcja , w oparciu o założenie, że zwarcia łukowe mogą i będą występować.

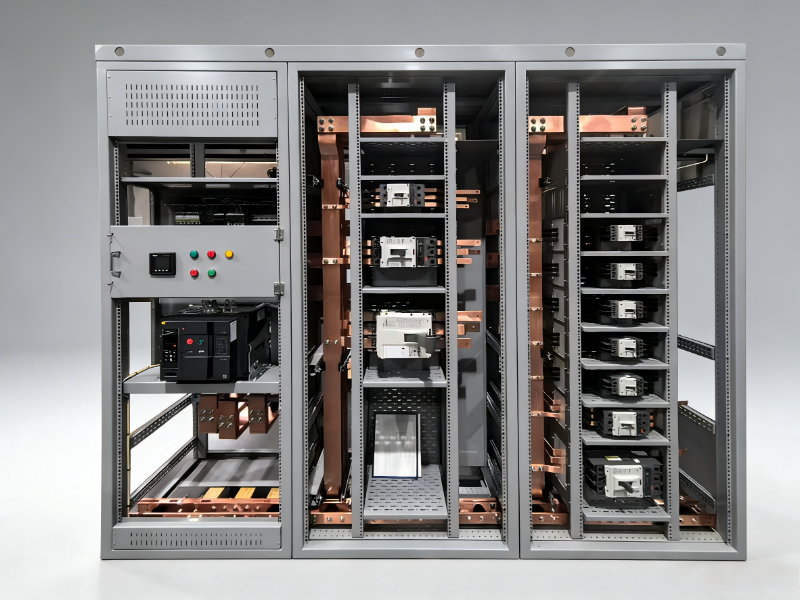

Segregacja wewnętrzna za pomocą barier stalowych

Uziemione bariery stalowe oddzielają przedziały szyn zbiorczych, wyłączników, kabli i sterowania, zapewniając izolację fizyczną i termiczną.

• Zapobiega rozprzestrzenianiu się uszkodzeń pomiędzy przedziałami.
• Zawiera otwory nadmiarowe ciśnienia, które kierują podmuch łuku z dala od personelu.
• Integralność bariery jest sprawdzana w ekstremalnych warunkach.

Systemy ochrony przed łukiem elektrycznym

Ultraszybkie czujniki światła łukowego ( <1 ms reakcja) w połączeniu z wykrywaniem przetężenia może spowodować wyzwolenie systemu 5–8 ms — znacznie szybciej niż konwencjonalne zabezpieczenia — zmniejszając moc, zanim energia osiągnie niszczycielski poziom.

II. Tolerancja błędów systemu

Bezpieczeństwo zależy od ogólnego projektu systemu, a nie od poszczególnych komponentów.

1. Obniżenie wartości znamionowych komponentów

Wymagane jest posiadanie kluczowych elementów przewodzących prąd, takich jak szyny zbiorcze i połączenia większa rzeczywista pojemność niż ich nominalna wartość znamionowa, zapewniając bufor przed starzeniem się, luźnymi połączeniami lub nieoczekiwanymi obciążeniami.

2. Zapewnienie niezawodności połączenia

Koniec 40% awarii ma swoje źródło w punktach połączeń. UL891 wymusza:

• Dynamiczne badania cykli cieplnych symulować lata pracy.
• Kompatybilność materiałowa i ochrona przed korozją specyfikacji, aby zapobiec degradacji.

III. Walidacja poprzez testowanie

UL891 opiera się na rygorystycznych testach typu, które symulują najgorsze warunki awarii.

Test wytrzymałości zwarciowej

Weryfikuje integralność konstrukcji pod wpływem dużych sił elektromagnetycznych, zapewniając brak deformacji lub niebezpiecznej awarii obudowy.

Test wzrostu temperatury

Identyfikuje słabe punkty termiczne poprzez monitorowanie temperatur w krytycznych miejscach podczas pracy przy stałym prądzie znamionowym.

Test zwarcia łuku wewnętrznego

Najbardziej wymagająca walidacja, oceniająca:

• Powstrzymanie płomieni i fragmentów.
• Integralność drzwi i paneli.
• Prawidłowe działanie urządzeń ograniczających ciśnienie.
• Ochrona sąsiednich przedziałów.

UL891 to coś więcej niż zgodność — ucieleśnia kulturę przewidywania awarii i projektowania pod kątem odporności. Wybór rozdzielnicy zgodnej z normą UL891 to decyzja strategiczna dla firmy ciągłość operacyjna i bezpieczeństwo personelu , budując niezbędną barierę przed pożarem instalacji elektrycznej i awarią systemu.
